مفتاح باب أمان متوافق مع ISO14119 مع مراقبة مزدوجة وقوة شد 1300 نيوتن للآلات الصناعية

الاسم التجاري:	VIFAR

معلومات تفصيلية

وصف المنتج

معلومات تفصيلية

مكان المنشأ:

الصين

إصدار الشهادات:

CE UL

إبراز:

مفتاح باب أمان بقوة شد 1300 نيوتن

مفتاح باب أمان للمراقبة المزدوجة

مفتاح باب أمان متوافق مع ISO14119

وصف المنتج

مفتاح الباب الآمن لحماية الآلات الصناعية

لمحة عامة عن المنتج

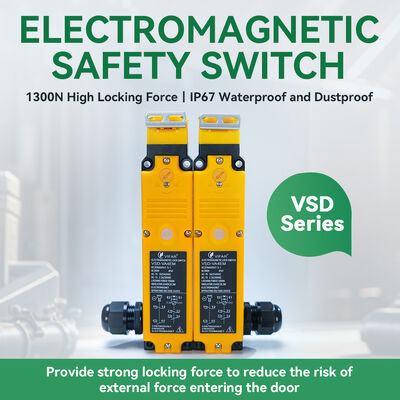

مفاتيح قفل باب الأمان من سلسلة VSD-K6 هيالجهاز الكهرومغناطيسي لحماية الوقوفمصممة لحماية السلامة المتنقلة على الآلات الصناعية، تتوافق مع معيار ISO14119، وتوفر مراقبة مزدوجة لحالة الباب وحالة القفل،منع بدء تشغيل المعدات غير المتوقع عند فتح أبواب الأمان.

توفر هذه السلسلة طريقتين للعمل: القفل الميكانيكي مع الإفراج الكهرومغناطيسي ، والقفل الكهرومغناطيسي مع الإفراج الميكانيكي. تكوينات اتصال متعددة (2NC / 1NO ، 3NC وما إلى ذلك.) متاحة لتلبية متطلبات دائرة السلامة المختلفة لأنظمة السلامة PLd/PLeيحتوي على مصباح محرك DC24V الأخضر المدمج لإشارة الحالة البديهية.

الخصائص الرئيسية

مراقبة مزدوجة:مراقبة الباب + مراقبة القفل، ردود فعل كل من وضع الحارس وحالة القفل لنظام التحكم في السلامة
طريقتان للقفل والإفراج متاحتان لتلائم مختلف أنظمة سلامة الآلة
منفذ غدة الكابل M16 للأسلاك ، رأس الراتنج ، غطاء PA66 المقاوم للنار
الاتصالات المصفوفة بالذهب من سبيكة الفضة ، حياة خدمة مستقرة وطويلة

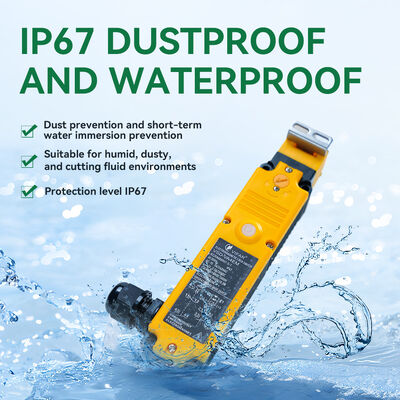

حماية IP67 (باستثناء فتحة تشغيل المفتاح) ، مناسبة لبيئات ورشة العمل القاسية
مصباح مؤشر أخضر مدمج 24VDC لرؤية الحالة في الموقع

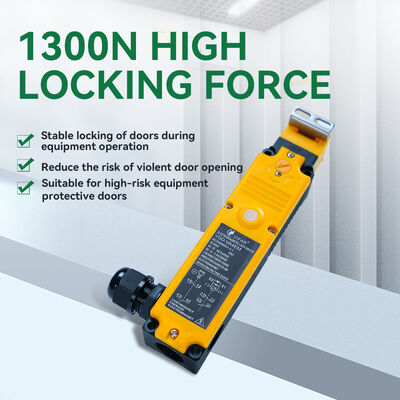

قوة سحب عالية تصل إلى 1300N ، قدرة قوية ضد فتح القسري
عمر الخدمة الميكانيكية ≥ 1،000،000 دورة؛ عمر الكهرباء ≥150,000 دورة
نطاق واسع لدرجات الحرارة المحيطة: -20°C ~ +60°C
فئة الاستخدام AC-15 / DC-13 ، معدل التيار الحراري المفتوح 10A

المواصفات التقنية

مادة القشرة	PA66 مضاد للحريق
مواد الاتصال	صبغ الذهب في سبائك الفضة
درجة الحماية	IP67 (EN60947-5-01 ، باستثناء فتحة تشغيل المفتاح)
حياة الخدمة	الميكانيكية: أكثر من مليون دورة؛ الكهربائية: أكثر من 150،000 دورة
قوة الشد أثناء القفل	1300N
الجهد العازل الاسمي	300 فولت
النبض المسموح به مقاومة الجهد	2.5 كيلو فولت
التيار الحراري المفتوح المسموح به	10A
فئة الاستخدام	(أي سي-15)
الجهد التشغيلي الاسمي	240 فولت AC 30 فولت DC
التيار العامل المسموح به	3A (AC)
التيار المشروط المشروط	1000A
الانفصال القسري من قوة العمل	≥60N
مسافة الفصل القسري	≥10 ملم
السماح بسرعة التشغيل	0.05~0.5m/s
الحد الأقصى لتردد العمل	20 عملية في الدقيقة
درجة الحرارة المحيطة	-20 درجة مئوية إلى 60 درجة مئوية، لا تجمد
الرطوبة المحيطة	≤85%RH
الجهد المسموح به في الجهاز	DC24V ± 10%
التيار المسموح به في المولينود	200mA (القيمة الأولية) ، الطاقة 4.8W
مصباح الطيار	24VDC، 1mA، أخضر
حجم فم الأنبوب	الـ M16

اختلافات النموذج

النموذج	طريقة القفل / الإفراج	نوع الاتصال (مراقبة الباب + مراقبة القفل)
VSD-K6-XD4ES	قفل ميكانيكي، إطلاق كهرومغناطيسي	2NC/1NO+2NC/1NO
VSD-K6-VB4ES	قفل ميكانيكي، إطلاق كهرومغناطيسي	3NC+2NC/1NO
VSD-K6-VC4ES	قفل ميكانيكي، إطلاق كهرومغناطيسي	2NC/1NO+3NC
VSD-K6-FD4ES	قفل ميكانيكي، إطلاق كهرومغناطيسي	3NC + 3NC
VSD-K6-XD7ES	القفل الكهرومغناطيسي، الإفراج الميكانيكي	2NC/1NO+2NC/1NO
VSD-K6-VB7ES	القفل الكهرومغناطيسي، الإفراج الميكانيكي	3NC+2NC/1NO
VSD-K6-VC7ES	القفل الكهرومغناطيسي، الإفراج الميكانيكي	2NC/1NO+3NC
VSD-K6-FD7ES	القفل الكهرومغناطيسي، الإفراج الميكانيكي	3NC + 3NC

التطبيقات

آلات الأدوات، آلات التعبئة والتغليف
أنظمة النقل، خلايا عمل الروبوتات
آلات صناعة الأقمشة
خطوط الإنتاج الآلية

التوصيل والاتصال

كل نموذج يدمج دائرة مراقبة الباب ودوائر مراقبة القفل. يتغير وضع الاتصال مع إدخال جهاز التشغيل وحالة القفل.

وضع مقفل: يجب أن تبقى جهات الاتصال الأمنية مغلقة للحلقة الأمنية
تم سحب جهاز التشغيل / غير مقفل: تم قطع جهات الاتصال الأمنية لإيقاف الجهاز

مخطط الأسلاك ومخطط عمل الاتصال متوفر في ورقة بيانات لدمج الهندسة

معايير التوافق والسلامة

تتوافق معISO14119(الأجهزة المتداخلة المرتبطة بالحراسة) ، يمكن أن تتطابق مع مرسلات السلامة ، PLC السلامة ، لبناء Cat.3 / Cat.4أنظمة التحكم في السلامة. قابل للتبادل مع مفاتيح قفل الباب الأمني من العلامات التجارية الرئيسية.

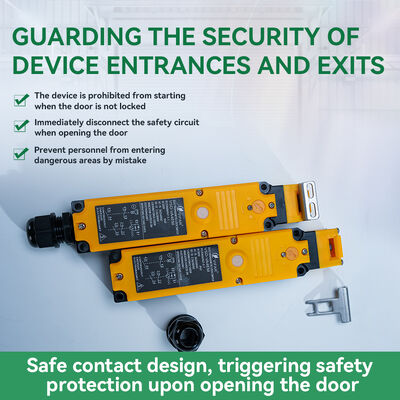

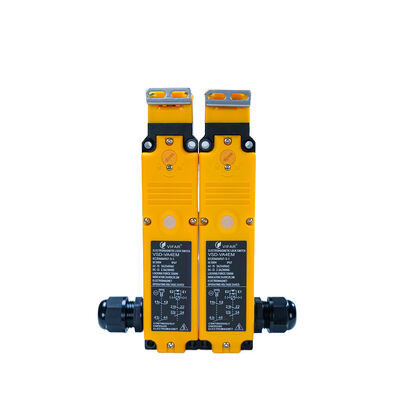

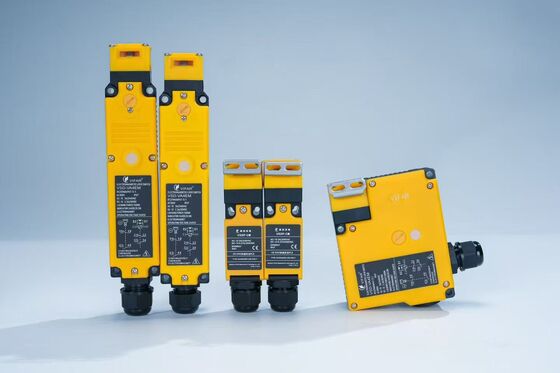

صور المنتج
