汎用的な安全ドア・インターロックスイッチ 複数の機械タイプと互換性 効果的な安全・インターロックソリューションを提供

製品概要

VSD-K6シリーズ電磁ガードロック・セーフティ・インターロックスイッチは,ISO 14119に設計された高性能の安全装置です.危険な工業機械の移動式安全ガード用に設計された. 装備6 個の独立したスローアクションコンタクトドア状態とロック状態の別々のフィードバック信号を供給し,高レベルの安全システムに理想的ですPLe / カテゴリー42つの作業モードが選択可能である.電磁放出のメカニカルロック,または電磁放出のメカニカル緊急放出のメカニカルロック.設定可能な手動式解き放題位置と堅牢な1300Nの保持力, VSD-K6は,Euchner,Pilz,Schmersalなどの主要なヨーロッパの安全ロックブランドのドロップイン代替品として機能します.

主要 な 益

✅6 複雑 な 安全 論理 を 実現 する ため の ゆっくり 動作 する 接触 器扉モニタリングとロックモニタリングの別々のコンタクトは,豊富な信号フィードバックを提供し,安全PLCと安全リレーシステムのPL e安全制御要件を完全に満たしています.ゆっくり動く接触構造は,変動周波数ワークショップ環境における反干渉性能を向上させる.

✅異なるマシンレイアウトのための2つのロックモード

• タイプ4:機械的なロック + DC24V電磁放出 (ほとんどの自動化ラインのデフォルト)
• タイプ7:電磁式ロック+機械式手動解除 (電源障害時の緊急アクセス)

✅柔軟な現場設置旋回式スイッチヘッド; 手動式開口キーは前部放出 (S)あるいは底部放出 (D)操作キーの許容度は ±1mmで,スイングゲートとスライドガードと互換性があります.

✅重荷 耐久性PA66 耐火ホイジング,銀合金金金接点000機械回転15万回以上 電気回転15万回以上 1300Nの強固力で 意外なガード開口を防ぎます

✅IP67 環境耐性IP67 格付け (鍵操作穴を除く), 塵の多い,湿ったワークショップ条件で安定した動作. 急速な視覚診断のためのDC24Vグリーンステータスパイロットランプが組み込まれています.

✅プレミアムヨーロッパのブランドの直接代替安全回路を改造することなく 簡単に改装できる

モデルコードの定義

VSD-K6 - □ □ □ □ □1 接触組み合わせ (ドアモニタリング + 鍵モニタリング,スローアクション)

• 2NC/1NO + 2NC/1NO
• VB: 3NC + 2NC/1NO
• VC: 2NC/1NO + 3NC
• FD: 3NC + 3NC

2 ロック&リリースモード

• 4: メカニカルロック / DC24V電磁放出
• 7: DC24V電磁ロック / メカニカルリリース

3 頭の材料

• E:プラスチック (樹脂)

4 手動式鍵解放位置

• D:底部
• S: 前面

5 ケーブル 腺 の 大きさ

• M:M16 (標準)

完全なモデル

テクニカル仕様

モデル変異

接触行動と作業原則

VSD-K6は,ドアモニタリングコンタクトとロックモニタリングコンタクトが独立しています. 接触状態は,安全ドア位置と電磁メーターの電源状態に応じて同期的に変化します.安全 PLC / 安全リレーにリアルタイムドア&ロック信号を返信.

1. タイプ4 (機械的なロック/電磁放出)安全ドア 閉ざされた → 機械的にロック; 開けるためにDC24Vコイルに電力を入れます.ドアを開けるとすぐに安全回路を切ります.
2. タイプ7 (電磁鎖/機械解き)DC24Vコイルに電力をかけ,安全ドアをロックし,電源が切れた場合,手動で機械的にロックを解除する.完全な配線図と接触状態表は,エンジニアリング配線設計のためのデータシートで入手できます.

🔹 設置説明書

1. 頭の4つの上部スクリューを緩め,頭を回し,設置前に鍵穴の方向を調整します.
2. スイングゲートの設置については,干渉を避けるため,ヒンジ半径 R>300mm
3. 操作キーの挿入深さ: 1.0~3.5mm
4. 操作キーの許容される設置容量: ±1mm センターエラー.

🔹適当な適用範囲

高リスク自動化機器の移動型保護具の安全ロックについて:✅ロボットワークセルとロボット制御 ✅CNC機械工具 ✅AGV自動生産ライン ✅レーザー切削と注射鋳造機械 ✅危険なエリア隔離 ✅高級自動組立ライン

🔹安全性への準拠

対応するISO14119防護インターロック標準. Cat.3 / Catをサポートします.4メインストリームブランドの電磁気安全ドアスイッチの直接的な代替品.

🔹 パッケージとサポート

• データシート,ワイヤリング図,CAD図は要求に応じ可
• カスタムマーク & 批量注文サポート
• 12ヶ月保証

🔹 バナースローガン

VSD-K6 M16 電気磁気安全ドアスイッチ 6つのグループ ゆっくり動くコンタクト IP67,ISO14119,PL e 安全鍵

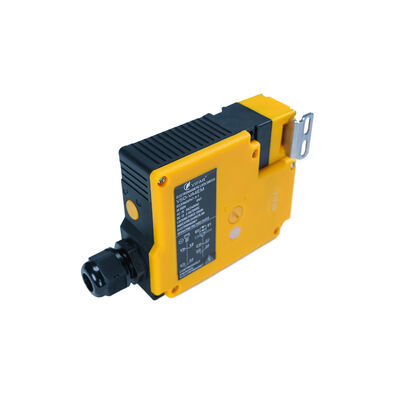

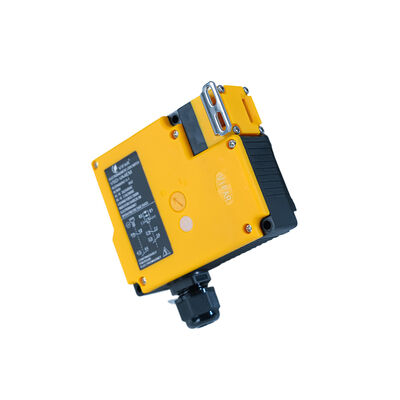

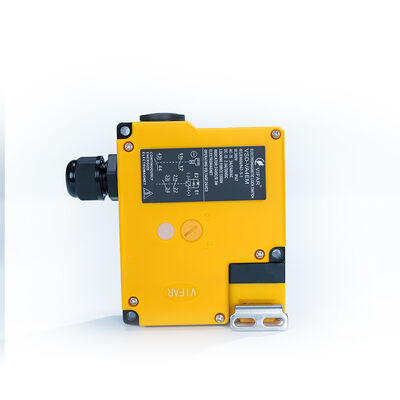

製品画像

パッケージとサポート

• 要求に応じて,完全なデータシート,配線図,CAD図を供給する
• カスタムラベル&大量注文可能
• 12ヶ月保証
