Sicherheitstürschalter Robuste Schalterlösung zur Absicherung von Zugangspunkten an Industrieanlagen und automatisierten Systemen

Produktübersicht

Der mechanische Sicherheitsschalter der VSDP-Serie ist ein robustes Schutzinterlockgerät nach ISO14119, das für bewegliche Schutzschutze auf allgemeinen Industrieanlagen entwickelt wurde.Zwangsabschaltungsstruktur, sorgt es bei Öffnung der Sicherheitstür für eine zuverlässige Sicherheitsabschaltung und beseitigt so versteckte Risiken durch Kontaktschweißen.Mehrfachkontaktkombinationen sind optional, um unterschiedlichen Sicherheitskontrollanforderungen gerecht zu werden.Die kompakte Struktur, die hohe Spannung und der IP67-Schutz machen sie zu einer beliebten und wirtschaftlichen Alternative zu den mechanischen Sicherheitsschaltern europäischer Marken.

Wesentliche Vorteile

✅Konstruktion der Zwangsabschaltung (Kernsicherheitsmerkmal)Zwingende Trennung ≥ 10 mm, Trennkraft ≥ 60 N. Garantiert, dass sich die Sicherheitskontakte definitiv öffnen, auch wenn die Kontakte geschweißt sind, erfüllt strenge Sicherheitsstandards für Maschinen.
✅Umfangreiche Kontaktmöglichkeiten für flexible Übereinstimmungen5 Kontaktkonfigurationen verfügbar: 1NC+1NO /1NC /2NC /2NC+1NO /3NC, an Sicherheitsschaltkreise der Kategorie 1 bis 3 angepasst, flexibel für einfache und mittlere Sicherheitsanwendungen.
✅Hochspannung und hohe Haltbarkeit400V Nennspannung, 4KV Impulsspannung, PA66 Flammschutzgehäuse, Silberlegierung vergoldete Kontakte, über 1 Million mechanische Betriebszyklen.
✅Schutzgrad IP67IP67-Bewertung (außer Schlüsseloperationsloch), arbeitet stabil in staubigen, feuchten, mit Öl gespritzten Fabrikumgebungen.
✅Kostenwirksamer Ersatz von EintrittsunterkünftenDas gleiche Arbeitsprinzip und die gleiche Verkabelungslogik wie die üblichen mechanischen Sicherheitsverriegelungen von Schmersal, Euchner, Pilz, einfacher Austausch für die Renovierung bestehender Anlagen und neue Maschinenprojekte.

Definition des Mustercodes

VSDP - □ □1 Kontaktart des Schalters

• C0: 1NC + 1NO
• C1: 1NC
• C2: 2NC
• C3: 2NC + 1NO
• C4: 3NC

Vollständige Modelle

Technische Spezifikation

Modellvariationen

Kontaktaufnahme und Arbeitsprinzip

Der VSDP ist ein mechanischer Sicherheitsschalter, der mit dem Aktorschlüssel betrieben wird.der Zwangsabtrennmechanismus bricht sofort den Sicherheitskreislauf. Verschiedene Kontaktkombinationen unterstützen verschiedene Signalrückkopplungssysteme für Sicherheitsrelais und PLC-Steuerung.

Typische Anwendungen

für die mechanische Sicherheitsschutzverriegelung von Geräten für allgemeine Automatisierung geeignet:✅ Allgemeine CNC-Ausrüstung ✅ Fördermaschinen und automatisierte Montageanlagen ✅ Verpackungsmaschinen ✅ Holzbearbeitung / Textilmaschinen ✅ Kleine automatisierte Arbeitsplätze ✅ Nachrüstung alter Maschinensicherheitssysteme

Einhaltung der Vorschriften

EntsprichtEinheitliche Kennzeichnung(Verriegelungseinrichtungen, die mit Schutzschutzanlagen verbunden sind) für Sicherheitssysteme der Kategorie 1 / 2 / 3 gemäß EN ISO 13849-1.

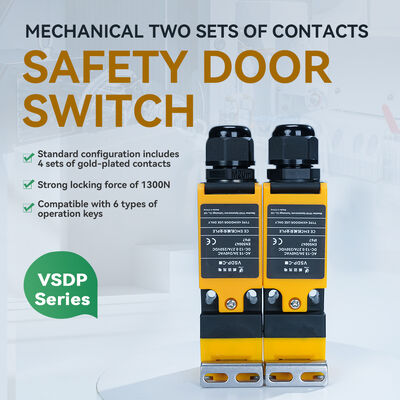

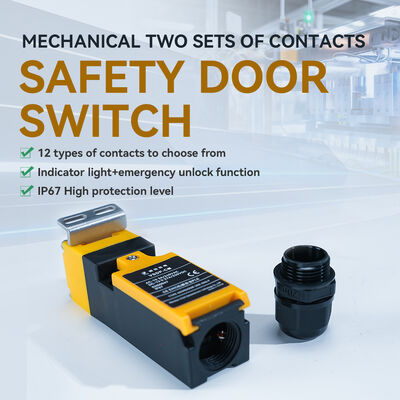

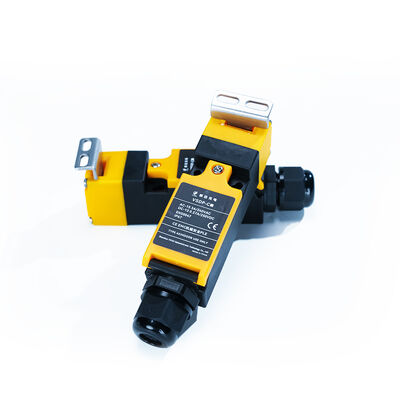

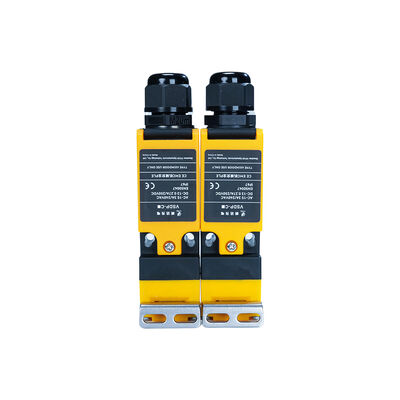

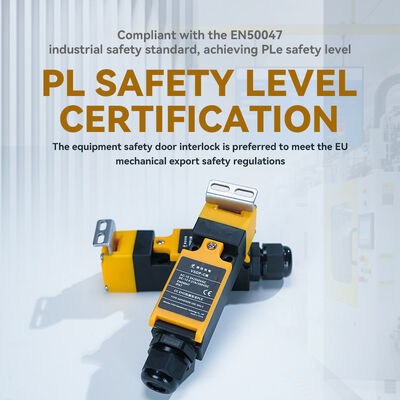

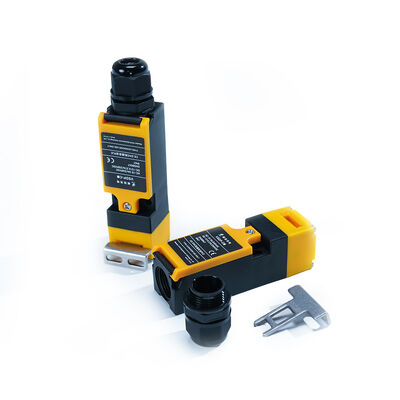

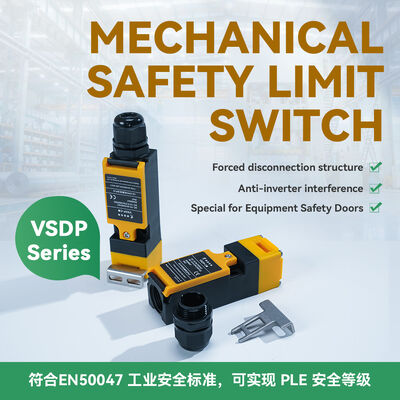

Produktbilder

Paket und Unterstützung

• Mit Standard-Aktorschlüssel geliefert
• Datenblatt, Verkabelungsdiagramm auf Anfrage erhältlich
• Individuelle Lasermarkierung und Unterstützung von Großbestellungen
• Fabrikgarantie von 12 Monaten

Häufig gestellte Fragen

F: Was ist erzwungene Trennung?A: Es handelt sich um eine obligatorische Sicherheitskonstruktion, die bei Öffnung der Sicherheitstür die Berührungspunkte durch die mechanische Konstruktion zwangsweise trennt, auch wenn ein Kontaktschweißen stattfindet.Der Stromkreis kann noch zuverlässig abgeschnitten werden., was die Grundvoraussetzung für Maschinensicherheitsschalter ist.
F: Was ist der Unterschied zwischen VSDP und VSD-K6?A: VSDP ist einrein mechanische Sicherheitsverriegelung(keine elektromagnetische Sperrfunktion) für ein niedriges und mittleres Sicherheitsniveau.Elektromagnetischer Schutzschalter zur Sperrsicherheit, mit Magnetverriegelung/Entriegelung und 6 Kontaktsätzen, für Szenarien mit hohem Sicherheitsniveau PL e / Kategorie 4.
F: Kann VSDP mechanische Sicherheitsschalter von Schmersal/Euchner ersetzen?A: Ja, das gleiche Sicherheitsprinzip der Zwangstrennung und die Kontaktlogik, weit verbreitet als wirtschaftlicher Ersatz.
