Commutateur de porte de sécurité offrant isolation électrique et stabilité mécanique garantissant le fonctionnement sûr des équipements industriels

Vue d'ensemble du produit

L'interrupteur de verrouillage électromagnétique de sécurité de la série VSD-K6 est un dispositif de sécurité de haute performance conçu selon la norme ISO 14119,conçus pour les protecteurs de sécurité mobiles sur les machines industrielles dangereuses. équipé de6 points de contact indépendants à action lente, il fournit des signaux de rétroaction séparés pour l'état de la porte et l'état de la serrure, ce qui le rend idéal pour les systèmes de sécurité de haut niveau jusqu'àPL e / catégorie 4Deux modes de fonctionnement sont sélectibles: verrouillage mécanique avec dégagement électromagnétique ou verrouillage électromagnétique avec dégagement mécanique d'urgence.position de relâchement manuel configurable et force de retenue robuste de 1300 N, le VSD-K6 sert d'alternative directe aux principales marques européennes de verrouillage de sécurité, notamment Euchner, Pilz et Schmersal.

Les principaux avantages

✅6 contacts à action lente pour une logique de sécurité complexeLes contacts séparés de surveillance de la porte et de surveillance de la serrure fournissent une rétroaction de signal abondante, répondant pleinement aux exigences de contrôle de la sécurité du PL e pour les systèmes de contrôle de la sécurité et de relais de sécurité.La structure de contact à mouvement lent améliore les performances anti-interférences dans les environnements d'atelier à fréquence variable.

✅Deux modes de verrouillage pour différentes configurations de machines

• Type 4: verrouillage mécanique + dégagement électromagnétique DC24V (par défaut pour la plupart des lignes d'automatisation)
• Type 7: verrouillage électromagnétique + déverrouillage manuel mécanique (accès d'urgence en cas de panne d'alimentation)

✅Installation flexible sur le siteTête d'interrupteur rotatif; clé de déverrouillage manuelle disponible endégagement avant (S)oudégagement du fond (D)Tolérance de la touche d'actionnement ±1 mm, compatible avec les portes de balancement et les garde-clisse.

✅Poids lourd et longue durée de viePA66 boîtier ignifuge, contacts plaqués en or en alliage d'argent.000Plus de 1000 cycles mécaniques, plus de 150 000 cycles électriques.

✅Résistance à l'environnement IP67Classification IP67 (hors de fonctionnement clé), fonctionnement stable dans des conditions d'atelier poussiéreuses et humides.

✅Remplacement direct des marques européennes haut de gammeLa même logique de sécurité et le même cadre de câblage que les interrupteurs de verrouillage de protection Euchner, Pilz, Schmersal, facilité de retrofit sans redessiner les circuits de sécurité.

Définition du code modèle

VSD-K6 - □ □1 Combinaison de contact (surveillance de la porte + surveillance de la serrure, action lente)

• Le nombre d'écoulements est calculé en fonction de l'échantillon.
• VB: 3NC + 2NC/1NO
• VC: 2NC/1NO + 3NC
• FD: 3NC + 3NC

2 Mode verrouillage et déverrouillage

• 4: Blocage mécanique / Dégagement électromagnétique DC24V
• 7: blocage électromagnétique DC24V / dégagement mécanique

3 Matériel de la tête

• E: Plastique (résine)

4 Position de déverrouillage manuelle de la clé

• D: bas
• S: avant

5 Taille de la glande

• M: M16 (norme)

Modèles entièrement disponibles

Spécifications techniques

Variations du modèle

Action de contact et principe de travail

Le VSD-K6 est équipé de contacts indépendants de surveillance de la porte et de contacts de surveillance de la serrure.Retour en temps réel des signaux de porte et de serrure au PLC de sécurité / relais de sécurité.

1. Type 4 (verrouillage mécanique / relâchement électromagnétique)Porte de sécurité fermée → verrouillée mécaniquement; activer la bobine DC24V pour la déverrouiller.
2. Type 7 (verrouillage électromagnétique / déverrouillage mécanique)L'alimentation de la bobine DC24V pour verrouiller la porte de sécurité; déverrouillage mécanique manuel en cas de panne de courant.

🔹 Instructions d'installation

1. Détachez les 4 vis supérieures de la tête, faites tourner la tête et ajustez la direction du trou de serrure avant l'installation.
2. Pour l'installation d'une porte pivotante: rayon de charnière R> 300 mm pour éviter les interférences.
3. Profondeur d'insertion de la clé d'actionnement: 1,0 à 3,5 mm.
4. Tolérance d'installation admissible de la touche d'actionnement: erreur de centralisation de ±1 mm.

🔹 Portée d'application appropriée

Pour le verrouillage de sécurité des protections mobiles des équipements d'automatisation à haut risque:✅ Robots de travail et contrôle robotique ✅ Machines-outils CNC ✅ Lignes de production automatisées AGV ✅ Machines de découpe laser et de moulage par injection ✅ Isolement des zones dangereuses ✅ Lignes d'assemblage automatisées haut de gamme

🔹 Conformité à la sécurité

Conforme àPour les appareils électroniquesLa norme de verrouillage de protection est compatible avec la catégorie 3/Cat.4, PL d / PL e conception du système de sécurité. Alternative directe aux commutateurs de porte de sécurité électromagnétiques des marques traditionnelles.

🔹 Paquet et soutien

• Fiche de données, schéma de câblage, dessins CAO disponibles sur demande
• Marquage personnalisé et support des commandes en vrac
• Garantie de 12 mois

🔹 Le slogan de la bannière

VSD-K6 M16 Commutateur électromagnétique de porte de sécurité 6 groupes de contacts à mouvement lent, IP67, ISO14119, PL e verrouillage de sécurité

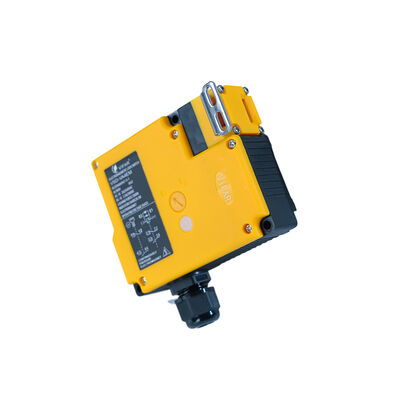

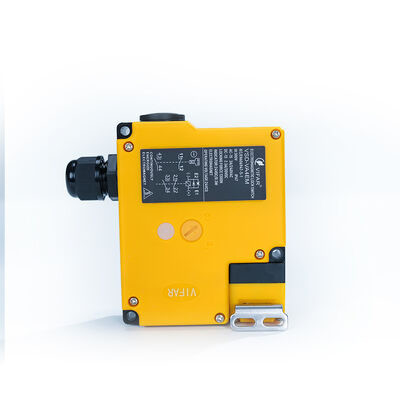

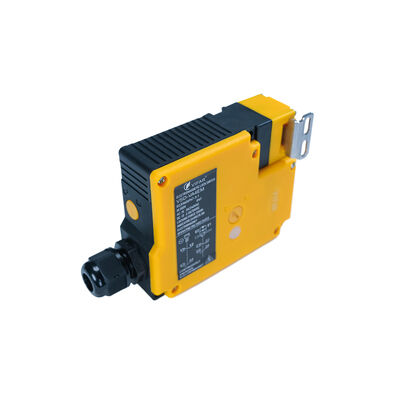

Images du produit

Paquet et soutien

• Fournir une feuille de données complète, un schéma de câblage, un dessin CAO sur demande
• Étiquetage sur mesure et commande en vrac disponibles
• Garantie de 12 mois
